快速掌握UV打印机打印板材与卷材的工作原理

日期:2021年01月20日 | 作者:儒彩集团

目前市面上的UV打印打印机按照打印介质分类,可区分为:UV平板打印机与UV卷材打印机/UV卷对卷打印机也称UV卷到卷打印机、UV板卷一体机三种类型。 但是,上面三种机型系列采用的UV打印原理都是一致的,就是采用了UV-LED光学固化技术。

快速掌握UV打印机打印板材与卷材的工作原理

目前市面上的UV打印打印机按照打印介质分类,可区分为:UV平板打印机与UV卷材打印机/UV卷对卷打印机也称UV卷到卷打印机、UV板卷一体机三种类型。

但是,上面三种机型系列采用的UV打印原理都是一致的,就是采用了UV-LED光学固化技术。

一、UV打印机的工作原理

UV打印机无论是平板机还是卷材机或板卷一体机采用的都是UV-LED光学固化技术,采用的打印头都是进口的压电式喷墨打印头,

其中打印头品牌有爱普生、理光、精工、京瓷、东芝、柯尼卡、赛尔等,采用的墨水是UV墨水,打印头装置在打印机的运动小车内(根据不同的色彩方案,打印小车内可装置多个喷头),

UV墨水通过打印机的墨路系统完成供墨,打印小车装置在打印机横梁的导轨上,通过传送带/磁悬浮与伺服电机驱动小车来回移动,装置在横梁上的光栅解码器识别小车在X轴上的移动位

置,UV墨水最终通打印头的喷孔喷出墨滴,滴落在打印介质上,成千上万的墨滴汇集形成图案,此时装置在小车头上的UV-LED固化灯随着小车的移动,快速将打印的画面进行紫外线照

射,固化图案。其中的固化原理为,UV墨水中有光引发剂通过紫外线照射实现快速固化。由于UV-LED固化时会产生热量,因此加装有水冷/风冷装置,对UV-LED灯进行及时降温,

从而保障UV-LED灯的使用寿命。

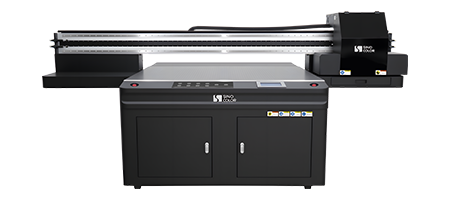

二、UV平板打印机原理

UV平板打印机也称万能打印机或数码打印机,相对与UV卷材打印机,UV平板打印机因可以打印广泛的平板类材料而得名,例如:各类纸PP、PVC、PE、瓦楞纸材料,金属材料、塑料材

料、硅胶类材料、瓷砖材料、皮革材料、木质材料、玻璃类材料等,在各个领域都得到了有效的应用。即支持平面类材料的直接打印,也支持圆柱类材料打印,

新型的立面UV打印机还可以打印立面。UV平板打印机的原理和文章中一章节的打印原理是一致的,都是采用的UV-LED光学固化技术。

如果详细一点的话,就是UV平板打印机配置有高精度吸风平台,当我们打印纸或者其它类材料时,开启吸风泵,材料就会牢牢的吸附在打印平台上,这样保障材料不容易翘起,

防止了打印材料翘起损伤喷头。

相比UV卷材打印机而言,没有收送纸装置,打印时需要人工配合将成品取下。所以针对批量化类的卷材材料,使用UV卷材打印机是合理的。

在使用UV平板打印机,由于白色墨水容易沉淀,导致喷头堵塞,所以我们在UV平板打印机上的墨路系统中装置有白墨搅拌系统,

防止墨水沉淀,解决了白色墨水沉淀堵塞喷头的问题,降低了机的维护成本。

UV平板打印机也采用了负压供墨系统,可以保障连续供墨的稳定性,相比虹吸供墨方式,是维护也变得非常方便。

儒彩可以提供的UV平板打印机型号有:“FB-2513与FB-0906”可在网站中查看详细信息。

二、UV卷材打印机原理

UV卷材打印机指可以批量打印卷材类材料而得名,与UV平板打印机相比,多了收送纸装置、采用了压布轮、LED灯条、吸风平台的尺寸和UV平板打印机的尺寸也不同;

打印的幅面也更宽一般有1.8米、2米、3.2米、5米的UV卷材/卷对卷打印机型,多用于打印软膜、刀刮布、3P布、墙纸、车贴、喷绘布、网格布、灯片, PET膜, 反光膜,

天花软膜以及其他类卷材材料。相对UV平板机而言,UV卷对卷打印机的生产技术更高一些,需要解决打印材料的收送以及同步运行时的步进问题且不能损坏材料表面,

打印的幅面也更宽、多以多头机型为主,例如儒彩UR-2000S、UR-3200S等,打印小车的重量增加,相对的配件也会更多。

UV卷材打印机 UR-2000S儒彩

关于UV打印机原理的介绍,以及应用UV-LED技术在UV平板打印机与UV卷材打印的不同之处,

详细了解请点击查看 www.irucai.com网站上关于相关设备的具体情况介绍。
